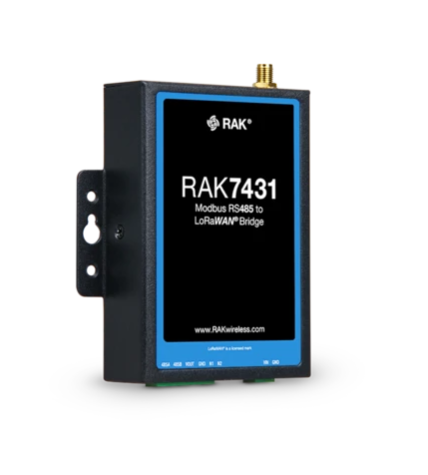

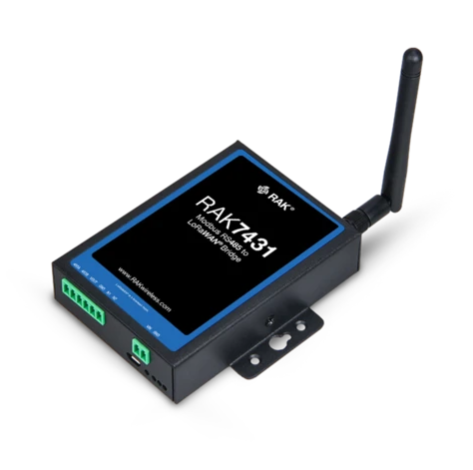

RAK Wireless WisNode Bridge LoRa

RAK Wirless WisNode Bridge RAK7431

RAK7431-03 EU868

Descripción

WisNode Bridge Serial (RAK7431) es un bridge Modbus RS485 a LoRaWAN® diseñado para aplicaciones industriales. El dispositivo transmite de forma inalámbrica datos Modbus a través de la red LoRaWAN hacia y desde los dispositivos finales.

El WisNode Bridge Serial puede operar en todas las bandas LoRaWAN dentro de los parámetros estándar definidos por la LoRa® Alliance. El alcance en entornos abiertos es de más de 15 km y en entornos industriales donde hay fuertes obstáculos en la trayectoria de la señal de RF, el rendimiento mejora en comparación con los sistemas inalámbricos convencionales debido a las características de LoRa como técnica de modulación. Esto permite una buena calidad de la señal dentro de los límites de las grandes fábricas, oficinas densamente pobladas, almacenes, etc.

Este dispositivo compatible con RS485 puede direccionar hasta 16 nodos terminales de clientes. La conversión a y desde tramas LoRa es perfecta, lo que permite el control y la supervisión en tiempo real de múltiples dispositivos RS485, datos del bus para el acceso y control de los nodos terminales RS485.

WisNode Bridge Serial, junto con los productos LPWAN y LoRa Server de RAK, puede construir fácil y rápidamente un sistema de control de campo industrial inalámbrico. El WisNode Bridge Serial tiene un diseño de protección industrial, admite una fuente de alimentación de amplio alcance, admite montaje en pared y en carril DIN, y facilita la instalación y el despliegue sobre el terreno.

Destacados

• Pila de protocolos LoRaWAN 1.0.3, compatible con la clase A y C
• Modos de trabajo: modo de sondeo, modo transparente y modo de paquetes
• Gestión remota en la nube de dispositivos RS485
• Puede direccionar hasta 16 RS485, una cola con hasta 32 conjuntos de comandos
• MCU STM de calidad industrial: consumo de energía ultrabajo (4uA en reposo) y amplio rango de temperatura de funcionamiento.
• Amplia gama de tensiones de entrada, de 8 a 48 V CC.
• Puede alimentar dispositivos RS485 a través de una salida dedicada.
• Montaje: mural, en carril DIN y magnético
• Cumple con las normas IEC61000-4-2, IEC61000-4-4 y la protección ESD de 18KV HMB

Contenido del paquete

• 1 x Bridge WisNode de serie
• 1 x Adaptador de corriente 24V/300mA
• 1 x Antena para LoRa
• 1 x Cable Micro USB
• 1 x Kit de montaje

Documentación
RAK7431 WisNode Bridge Serial Datasheet | RAKwireless Documentation Center

RAK Wirless WisNode Bridge RAK7431

RAK7431-03 EU868

Overview

WisNode Bridge Serial (RAK7431) is a Modbus RS485 to LoRaWAN® bridge designed for industrial applications. The device relays Modbus data using the LoRaWAN network as a means of wirelessly transmitting to and from the end devices.

WisNode Bridge Serial can operate in all of the LoRaWAN bands within the standard parameters defined by the LoRa® Alliance. Its open environment range is 15+km and in industrial cases, where there are heavy obstructions in the path of the RF signal performance is improved compared to conventional wireless systems due to the characteristics of LoRa as a modulation technique. This allows for consistently good signal quality within the confines of large factories, densely populated offices, storehouses, etc.

This RS485 compatible device can address up to 16 client terminal nodes. The conversion from and to LoRa frames is seamless and allows for real-time control and monitoring of multiple RS485 devices. bus data to access and control the RS485 terminal nodes.

WisNode Bridge Serial together with RAK's LPWAN Gateway and LoRa Server products, can easily and quickly build a wireless industrial field control system. WisNode Bridge Serial adopts industrial protection design, supports wide range voltage supply, supports wall mounting and DIN rail installation, facilitates field installation and use.

Features

• LoRaWAN 1.0.3 protocol stack, supports Class A & C
• Working modes: Polling mode, transparent mode, and packet mode
• Remote cloud management of RS485 devices
• Can address up to 16 RS485, a queue with up to 32 instruction sets
• Industrial grade STM MCU: ultra-low-power (4uA sleep) and wide temperature range of operation.
• Wide range of input voltages, 8-48V DC input
• Can power RS485 devices via a dedicated output.
• Mounting: Wall, DIN rail, and magnetic mounting
• Compliant with IEC61000-4-2, IEC61000-4-4, and 18KV HMB ESD protection

Scope of delivery

• 1pc WisNode Bridge Serial
• 1pc 24V/300mA Power Adapter
• 1pc Antenna for LoRa
• 1pc Micro USB Cable
• 1pc Mounting Kit

Link to Datasheet

RAK7431 WisNode Bridge Serial Datasheet | RAKwireless Documentation Center
