RAK Wireless WisDuo Breakout BastWAN 3244

34,69 € *

Precios incl. IVA legal más gastos de envío

Listo para envío inmediato, tiempo de entrega aprox. 1-3 días hábiles

  • 198486
    RAK Wireless WisDuo Breakout Board RAK3244   Descripción...más
Información del producto "RAK Wireless WisDuo Breakout BastWAN 3244"

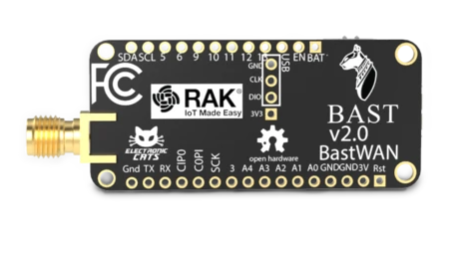

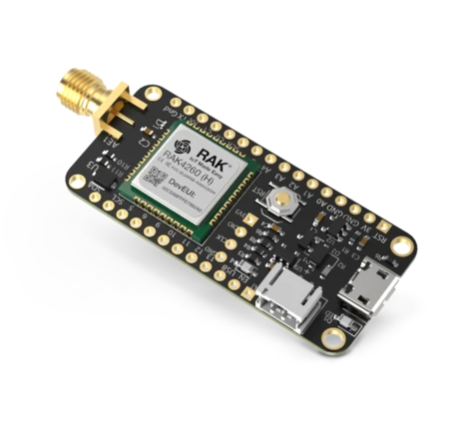

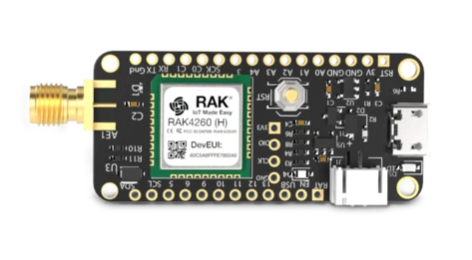

RAK Wireless WisDuo Breakout Board

RAK3244



Descripción

BastWAN es una placa de factor de forma Feather con el módulo RAK4260 de muy bajo consumo y alto rendimiento en su núcleo. Está alimentado por el sistema en paquete (SiP) Microchip R34 LoRa®, que contiene un microcontrolador SAML21 de 32 bits a 48Mhz. También tiene funcionalidad USB nativa y un transceptor LoRa.

Desarrollado por Electronic Cats, el BastWAN cuenta con un puerto micro USB y un cargador de baterías LiPo, así como con elementos exclusivos como un chip de autenticación criptográfica ATECC608A y 2MB de flash SPI para la memoria adicional.

Para facilitar el desarrollo de software, el entorno Arduino es totalmente compatible, incluida una pila compatible con LoRa/LoRaWAN®.

La placa lleva preinstalado el gestor de arranque UF2 y aparece como una unidad virtual. La reprogramación es tan sencilla como arrastrar y soltar el archivo de firmware: no se necesitan herramientas especiales. Dado que este gestor de arranque es compatible con BOSSA, también puede utilizarse directamente con el entorno de desarrollo integrado (IDE) de Arduino, MakeCode y muchos otros programas.

BastWAN está completamente montado, probado y programado con el bootloader USB UF2.


Destacados



Características principales

  • Perfecto para principiantes y desarrolladores avanzados.
  • Prototipo rápido con tecnología LoRa/LoRaWAN.
  • Puede utilizar fácilmente un gran número de sensores y actuadores con las tarjetas de expansión existentes.
  • Diseño y firmware de código abierto de Electronic Cats



Características LoRa

  • Dispositivo LoRa® SiP de muy bajo consumo
  • Admite la gama de frecuencias de 862 a 1020 MHz
  • Sensibilidad de recepción de hasta -148 dBm
  • Potencia máxima de transmisión de hasta 20 dBm
  • Baja corriente RX de 17 mA (típica)
  • Modulaciones LoRa, (G)FSK, (G)MSK



Especificaciones

  • RAK4260 @ 48MHz con fuente de alimentación/lógica de 3,3V
  • 256KB FLASH + 32KB RAM
  • Cristal de 32,768 kHz para generación de reloj y RTC
  • Regulador de 3,3 V con salida de corriente de pico de 500 mA
  • Soporte USB nativo, con cargador de arranque USB y depuración a través del puerto serie
  • 20 pines IO disponibles en los encabezados de pines
  • PWM, hardware serie, hardware I2C, soporte hardware SPI
  • 6 entradas analógicas de 12 bits
  • 1 salida analógica de 10 bits (DAC)
  • Cargador LiPo de 100mA incorporado con LED indicador del estado de carga
  • Pin #13 LED rojo para fines generales de parpadeo
  • Pin de alimentación/activación
  • Reinicio de Pin y botón
  • 4 orificios de montaje

Contenido del paquete

  • 1x BastWAN
  • 1x Antena para LoRa
  • 1x Cable Micro-USB
  • 1x Juego Jumpers

Documentación
RAK3244 BastWAN | RAKwireless Documentation Center


RAK Wireless WisDuo Breakout Board

RAK3244



Overview

BastWAN is a Feather form factor board with the ultra-low-power, high-performance RAK4260 module at its core. It is powered by the Microchip R34 LoRa® System-in-Package (SiP) incorporating a 48Mhz SAML21 32-bit microcontroller. It also comes with native USB functionality and a LoRa transceiver.

Developed by Electronic Cats, the BastWAN features a Micro-USB port and LiPo battery charger as well as unique elements such as an ATECC608A crypto authentication chip and 2 MB SPI Flash for additional storage.

For easy software development, the Arduino environment is fully supported including a LoRa/LoRaWAN® compatible stack.

The board comes preloaded with the UF2 bootloader and appears as a virtual disk drive, reprogramming is as simple as dragging and dropping the firmware file - no special tools required. Being BOSSA compatible this bootloader also can be used directly within the Arduino integrated development environment (IDE), MakeCode, and many others.

BastWAN comes fully assembled, tested, and programmed with the UF2 USB bootloader.


Features



Key Features

  • Perfect for beginners and advanced developers.
  • Rapid prototype with LoRa/LoRaWAN technology
  • Can use a large number of sensors and actuators easily with existing expansion cards.
  • Open-source design and firmware by Electronic Cats

LoRa Features

  • Ultra-Low power LoRa® SiP device
  • Supports the 862 to 1020 MHz frequency range
  • Receive Sensitivity down to -148 dBm
  • Maximum Transmit Power up to 20 dBm
  • Low RX current of 17mA (typical)
  • LoRa, (G)FSK, (G)MSK modulations

Product Specifications

  • RAK4260 @ 48MHz with 3.3V logic/power
  • 256KB of FLASH + 32KB of RAM
  • 32.768 kHz crystal for clock generation & RTC
  • 3.3V regulator with 500mA peak current output
  • USB native support, comes with USB bootloader and serial port debugging
  • 20 IO pins available on pin headers
  • PWM, Hardware Serial, hardware I2C, hardware SPI support
  • 6 x 12-bit analog inputs
  • 1 x 10-bit analog output (DAC)
  • Built-in 100mA LiPo charger with charging status indicator LED
  • Pin #13 red LED for general purpose blinking
  • Power/enable pin
  • Reset pin and button
  • 4 mounting holes

Link to Datasheet

RAK3244 BastWAN | RAKwireless Documentation Center
