RAK Wireless WisBlock Extensión de IO

RAK Wireless WisBlock Placa de extensión de IO

Descripción

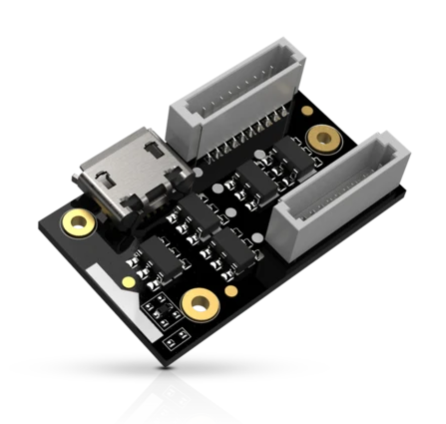

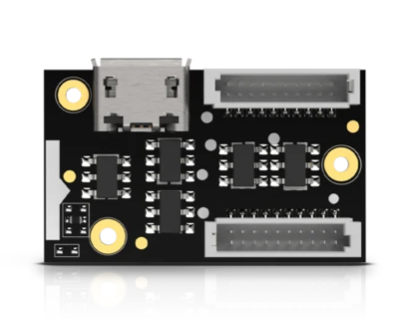

El RAK5804 es una interfaz WisBlock que amplía el sistema WisBlock con una variedad de interfaces adicionales. Es la solución para conectar sus propios sensores, pantallas o botones a su solución WisBlock.

El RAK5804 proporciona pines de interfaz así como I2C y UART a través de 3 conectores para los puertos de aplicación del usuario. Los usuarios pueden conectar sensores, E/S digitales, E/S analógicas y dispositivos esclavos a través de los puertos I2C y UART para completar su solución final de IoT.

El RAK5804 combinado con el RAK4631 WisBlock Core proporciona a su solución una interfaz para sensores e interfaces de usuario no estándar. Esta interfaz es el puente entre dichos sensores y la comunicación LoRaWan®, las conexiones punto a punto LoRa® o BLE.

El RAK5804 es ideal para aplicaciones alimentadas por batería, ya que el sistema WisBlock permite desconectar completamente el módulo para reducir aún más el consumo de energía del sistema. Los circuitos también están protegidos por TVS y evitan la sobrecarga de la potencia de salida mediante un termistor PTC.

Destacados

• Módulo de expansión de interfaz WisBlock con entradas analógicas, GPIO digitales, I2C, serie y
• Interfaz USB.
• Bajo consumo de energía

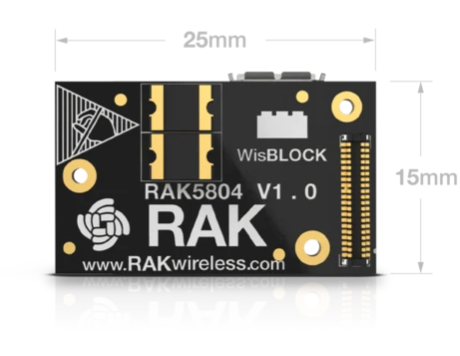

• Formato pequeño
• Circuitos con protección TVS
• Termistor PTC para la protección contra la sobrecarga de la potencia de salida
• Puertos admitidos

1. 1 conexión USB
2. 2 conexión I2C
3. 1 Puerto serial
4. 4 E/ S digitales
5. 1 Conector de entrada analógica
6. 2 Salidas LED
7. 1 Botón de entrada

Documentación
RAK5804 WisBlock Interface Extension Module Datasheet | RAKwireless Documentation Center

RAK Wireless WisBlock IO Extention Board

Overview

The RAK5804 is a WisBlock Interface that extends the WisBlock system with a wide range of additional Interfaces. It is the solution to connect your own sensors, displays, or buttons to your WisBlock solution.

RAK5804 exposes Interface pins and I2C and UART to the user's application ports through 3 connectors. Users can connect through these connectors, sensors, digital I/O, analog I/O, and slave devices through the I2C and UART ports in order to complete their final IoT solution.

RAK5804 combined with the RAK4631 WisBlock Core gives your solution an interface to non-standard sensors and user interfaces. This interface is the bridge between such sensors and LoRaWan® communication, LoRa® point to point connections or BLE.

RAK5804 is ideal for battery-powered applications because the WisBlock system allows to power down the module complete to reduce the power consumption of the system even more. The circuits are as well protected by TVS and prevent output power overload with a PTC thermistor.

Features

• WisBlock Interface extension module with analog inputs, digital GPIO's, I2C, Serial and
• USB interface.
• Low power consumption
• Small form factor
• TVS protected circuits
• PTC thermistor to prevent output power overload
• Supported Ports
  1. 1 USB port
  2. 2 I2C port
  3. 1 Serial port
  4. 4 Digital IO
  5. 1 Analog input port
  6. 2 LED outputs
  7. 1 button input

Link to Datasheet

RAK5804 WisBlock Interface Extension Module Datasheet | RAKwireless Documentation Center
