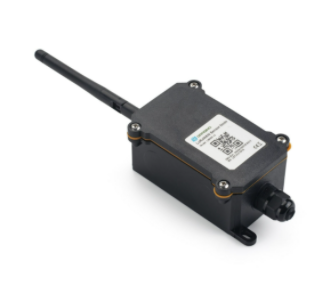

DRAGINO LSN50v2-12-8 Nodo sensor

DRAGINO Nodo Sensor Wireless largo alcance con cable IP68

LSN50-v2-EU868-12-8

Descripción

Está pensado para facilitar a los desarrolladores de soluciones IoT y LoRa su rápida utilización a un nivel industrial. Ayuda a los usuarios a convertir las ideas en aplicaciones prácticas y a hacer Internet de las Cosas (IoT) una realidad. Es fácil de programar, crear y conectar tus dispositivos en cualquier lugar.

Está basado en un procesador SX1276/SX1278 para la conexión inalámbrica que permite enviar datos y alcanzar largas distancias. Provee un amplio espectro de comunicación de largo alcance y una alta inmunidad a las interferencias a la vez que se minimiza el consumo de corriente. Satisface aplicaciones profesionales para redes de sensores inalámbricas tales como sistemas de riego, smart metering, smart cities, automatización de edificios y más.

LSN50v2 utiliza un chip STM3210x de ST, STML0x son los microcontroladores STM32L072xx de ultra bajo consumo e incorporan la potencia de la conectividad serial bus (USB 2.0 crystal-less) con un núcleo de 32-bit RISC de alta potencia ARM® Cortex®-M0+ a una frecuencia de 32 Mhz, una unidad de protección de memoria (MPU), memorias embebidas de alta velocidad (192 Kbytes de memoria de programa Flash, 6 Kbytes de datos EEPROM y 20 Kbytes de RAM) además de un amplio rango de E/S mejoradas y periféricos.

LSN50 es un producto de código abierto, basado en controladores STM32Cube HAL y múltiples librerías ST están disponibles para un rápido desarrollo del producto.

Destacados

• Chip inalámbrico SX1276/78
• Preinstalación con gestor de arranque ISP
• I2C,LPUSART1,USB
• 18 x E/S digitales
• 2 x 12bit ADC; 1 x 12bit DAC
• Modem LoRa
• Detección de preámbulo
• Velocidad de transmisión configurable
• Especificaciones LoRaWAN 1.0.2
• Software basado en los controladores HAL de STM32Cube
• Hardware/software de código abierto
• Bandas disponibles 433/868/915/920 Mhz
• Carcasa IP68
• Consumo ultra bajo
• Cambio de parámetros mediante comandos AT
• Batería de larga duración 8500mAh

Aplicaciones

• Sistemas de seguridad y alarma inalámbricos
• Domótica y automatización de edificios
• Lectura de contadores automatizada
• Control y monitorización industrial
• Sistemas de riego de largo alcance, etc.

Datos Técnicos

Especificaciones LoRa

• 168 dB máximo
• Salida RF constante +20 dBm - 100mW
• +14 dBm eficiencia máxima PA
• Bit rate programable hasta 300 kbps.
• Alta sensibilidad: hasta -148 dBm
• Excelente resistencia al bloqueo
• Baja corriente de RX de 10,3 mA, retención de registro de 200 nA.
• Sintetizador totalmente integrado con una resolución de 61 Hz.
• FSK, GFSK, MSK, GMSK, LoRaTM y modulación OOK.
• Sincronizador de bits incorporado para la recuperación del reloj.
• Rango RSSi dinámico 127 dB
• Detección automática de RF y CAD con AFC ultrarrápido
• Motor de paquetes de hasta 256 bytes con CRC.
• Sensor de temperatura integrado e indicador de batería baja.

Especificaciones MCU

• MCU: STM32L072CZT6
• Flash:192KB
• SRAM:20KB
• EEPROM:6KB
• Velocidad del reloj: 32Mhz

Límites máximos absolutos

• VCC: 0.5v ~ 3.9v
• Temperatura de funcionamiento: -40 ~ 85°C
• Pines: 0.5v ~ VCC+0.5V

Características DC

• Alimentación: 1.8v ~ 3.6v
• Temperatura de funcionamiento: -40 ~ 85°C
• Pines I/O: Consultar hoja de características de STM32L072CZT6

Consumo

• Modo STOP: 2.7μA @ 3.3v
• Modo RX: 7,2mA
• Modo TX: 125mA@ 20dbm

Batería

• Batería Li/SOCI2 no recargable
• Capacidad: 4000mAh
• Autodescarga: <1% / año @ 25°C
• Intensidad máxima continua: 130mA
• Máxima intensidad de descarga: 2A, 1 segundo
