ALLNET ALL3500PoE - Aplicación dómotica IP con PoE

La solución económica para los primeros pasos en la dómotica

La ALLNET ALL3500 Aplicación dómotica oferece una plataforma sólida y ecónomica para la realización de soluciones de control que se basan en datos de medición.

Como el modelo ALL3418v2 el ALL3500 también está basado en la nueva placa ALL5002 y con Firmware GNU/Linux, por lo tanto está abierto para propias aplicaciones así como se puede usar todos los módulos adicionales de la serie  ALL3000/4000/5000 con esta unidad central.

El ALL3500 se puede gestionar y configurar cómodamente a través del interfaz web desde cualquier lugar. La interfaz XML permite una fácil integración en instalaciones complejas o de propios productos de Software de gestión y supervisión.

Controlar, medir, regular vía red local, Internet y Smartphone

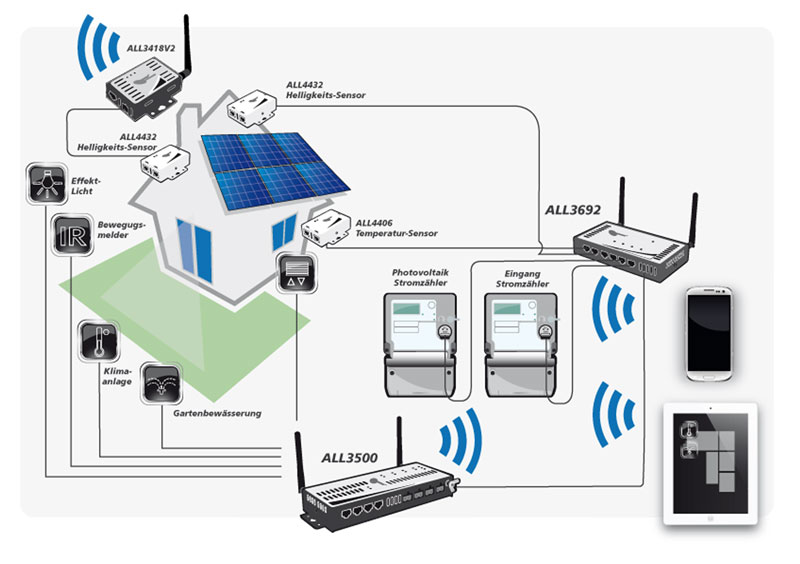

Ejemplos de aplicación:

• Registro de temperatura en HACCP o escenarios de alarma, así como conmutación de alarmas que dependen de ello.
• Control climatológico de una habitación a través de la supervisión de la temperatura y la humedad, así como la conmutación de la calefacción y humidificación según necesidades.
• Reconocimiento de peligro en áreas críticas y la conmutación de alarmás en caso de olor a gas, inundación, desprendimiento de humo, etc.
• Control de tiempo y humedad del riego automático del jardín
• Conmutación de sensores externos como p.ej. ALL4950 Módulo Powermeter basado en el consumo .
• SNMP Modul

Compacto, potente, económico

La plataforma adecuada para su aplicación domótica

Con el ALL3500 hemos logrado unir muchas funcionalidades en un diseño compacto y ahorrando costes. Esto ahorra espacio y costo, pero a la vez ofrece una funcionalidad impresionante. Dispone de 8 puertos de sensores, por lo tanto el ALL3500 es un producto extremadamente versátil.

Ein breites Sortiment ermöglicht komplexe Anwendungen

Die ALL3500 Zentraleinheit verfügt über vier Ports zum Anschluss von externen Sensoren und Aktoren, sowie vier Relaisausgänge zum Schalten von beliebigen Lasten. Zusätzlich verfügt das Gerä über vier Kontakteingänge, die z.B. zum Anschluss von Tastern und Schaltern verwendet werden können.

Somit lassen sich Umgebungszuständen wie Temperatur, Feuchtigkeit, Luftdruck und vieles mehr erfassen, mitteilen und verarbeiten, sowie Schaltvorgänge über Aktoren oder die Relais auslösen. Dies kann manuell, zeitgesteuert oder in Abhängigkeit von den erfassten Werten erfolgen.

Sensores, actuadores y conmutadores

Ein breites Sortiment ermöglicht komplexe Anwendungen
La unidad central ALL3500 disponie de 4 puertos para la conexión de sensores externos y actuadores, así como 4 salidas de relés para la conmutación de cualquier carga.

Por lo tanto, la condiciones ambientales como temperatura, humedad, presión atmosférica y muchas más, se pueden registrar, comunicar y procesar, así como se pueden realizar conmutaciones a través de actuadores y relés. Esto se puede realizar manualmente, de forma temporizada o en función de los valores detectados.

Conectividad

Accesible vía Ethernet y WLAN integrado
La unidad central ALL3500 está accesible a través de una dirección IP en la red local. Los valores registrados se pueden ver, proecesar o enviar periódicamente por correo electrónico a través del navegador web directamente desde el dispositivo.

Con la interfaz XML integrada se pueden consultar los datos y realizar el control vía Internet, con lo que el ALL3500 se puede integrar en una solcuión de control.i

Bus I2C

El uso del cableado existente para la conexión de sensores

Para la conexión de los módulos de medición y control a la unidad central todos los productos de dómotica de ALLNET utilizan un simple cable de red (conector RJ45, Cat5). Para ello se puede usar el cableado existente como por el cable de red o de la línea telefónica. La distancia máxima de cable entre la unidad central y el módulo no puede ser más de 100m. Los módulos se alimentan a través de la unidad central con corriente, con lo cual no es necesario utilizar una fuente de alimentación externa para cada uno de ellos.

Puerto USB

Integración de tecnologías RF externas
Los actuadores/sensores externos se pueden conectar al ALL3500 vía p.ej. stick USB RF separado. La unidad central reconoce y proecesa estos sensores sin problema.

Las siguientes tecnologías/fabricantes ya están integrados en el ALL3500:


• Plugwise
• EnOcean
