Tekbox TBMA4 Antena de cuerno

Antena de cuerno de doble estriado

La norma CISPR 16 divide la gama de frecuencias en varias bandas y define antenas específicas para cada una de ellas. Para la gama de frecuencias superior a 1 GHz, CISPR 16 especifica el uso de antenas de bocina de banda ancha para las mediciones de ruido radiado.

Las antenas de bocina de banda ancha estándar para aplicaciones de CEM son bastante costosas y cubren una gama de frecuencias mucho más amplia que la disponible en los típicos analizadores de espectro de preconformidad de CEM de bajo coste. Con el fin de proporcionar una antena optimizada para aplicaciones de pre-conformidad EMC por encima de 1 GHz, Tekbox diseñó la antena de medición de bocina de doble cresta TBMA4.Con su precio moderado, es un producto asequible para las pruebas de pre-conformidad EMC de ruido radiado y la generación de intensidades de campo definidas.

La TBMA4 está caracterizada de 1 GHz a 8 GHz y tiene un patrón direccional típico de las antenas de bocina de doble cresta.

La TBMA4 es una pequeña antena de bocina de doble cresta, con su elemento radiante hecho de sustrato de PCB chapado en los bordes. La carcasa es de acero inoxidable. Está equipada con un conector N hembra estándar y se suministra con un trípode con empuñadura de pistola. Una rosca estándar de ¼" en la parte inferior de la antena facilita su conexión a la mayoría de los trípodes estándar. Opcionalmente, la antena puede equiparse con una placa de montaje indexada en su parte trasera. Este accesorio tiene un orificio roscado de 6 mm en su centro y orificios roscados de 4 mm colocados radialmente en pasos de 45°, típicos de la mayoría de las antenas de bocina.

Especificaciones:

• Tipo: cuerno de doble estría
• Rango de frecuencia: 1 GHz - 8 GHz
• Impedancia nominal: 50 Ω
• Conector: tipo N hembra
• Potencia de RF de entrada continua máxima: 100 W
• Ganancia isotrópica: 6… 14 dBi
• Factor de antena: 24… 43 dB / m
• Relación de adelante hacia atrás: prom. 20 dB
• Relación de onda estacionaria de voltaje (VSWR): <3: 1 en todo el rango de frecuencia; <2: 1 promedio

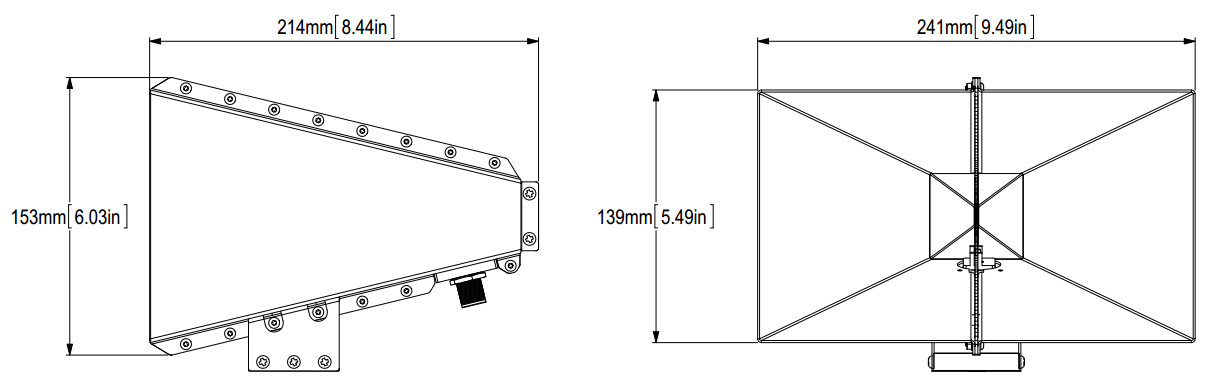

• Ancho: 241 mm (9,49 ")
• Altura: 153 mm (6,03 ")
• Profundidad: 214 mm (8,44 ")
• Peso: 1,4 kg (3,08 libras)
• Tamaño de la rosca del adaptador de trípode: ¼ ”
• Brida de montaje trasera indexada
