Poynting Antena Wi-Fi Omnidireccional

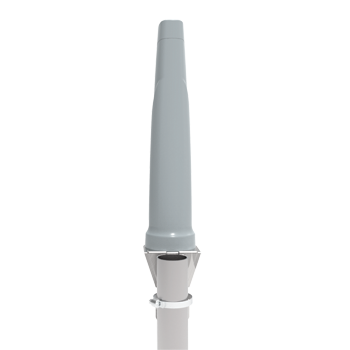

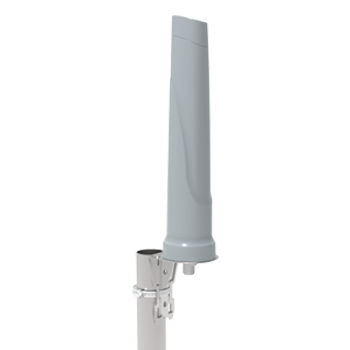

Poynting A-OMNI-0703-V1-01 - Antena M2M WiFi N-TIPO (F)

Descripción

La antena OMNI-703 pertenece a nuestra nueva serie de antenas "Rhyno". El OMNI-703 opera en el rango de 2,4 a 2,5 GHz, por lo que cubre la banda Wi-Fi de 2,4 GHz y tiene una ganancia máxima de 4 dBi. La antena tiene una ganancia constante en toda la banda de operación, ya que esto garantiza una mejor rendimiento con conexiones fiables. La antena ha sido diseñada con una directividad superior en toda la gama de frecuencias, haciendo que la OMNI-703 una antena omnidireccional excepcional para su tamaño. La carcasa de la antena está hecha de ASA estable a los rayos UV, lo que proporciona protección en entornos altamente corrosivos, incluidos los entornos químicos y tóxicos, como las plantas industriales. El robusto diseño de la carcasa proporciona protección contra las condiciones ambientales adversas con las calificaciones IP 69K e IK 10. La antena tiene una toma de tipo N en su que puede conectarse a un cable del tipo y la longitud deseados.

Destacados

• Antena Omnidireccional
• Antena Wi-Fi con ganancia media de 2400 a 2500 MHz.
• Fácil instalación, posibilidad de montaje en poste o en pared
• Diseño elegante y robusto
• Carcasa de alta presión resistente al agua y al polvo (IP 69K)

Aplicaciones

• Servicios públicos inteligentes, medición inteligente de electricidad, gas y agua
• Edificios inteligentes, climatización, control de acceso, seguridad y riego
• Sistemas ambientales y de agua inteligentes
• Almacenes y sistemas logísticos
• Automatización de fábricas industriales y sistemas M2M
• Agricultura & M2M IoT

Datos Técnicos

Especificaciones eléctricas

• Bandas de frecuencia: 2400 - 2500 MHz
• Ganancia (max): 4 dBi
• VSWR: < 1.5:1
• Más del 95% de las bandas
• Capacidad de potencia de la alimentación: 10 W
• Impedancia de entrada: 50 Ohm (nominal)
• Polarización: Linear Vertical
• Pérdida de dable coaxial: N/A

Especificaciones, certificaciones y homologaciones medioambientales

• Resistencia al viento: ≤190 km/h
• Rango de temperatura (funcionamiento): -40°C a +80°C
• Condiciones ambientales: Exterior/interior
• Tipo/norma de protección contra la entrada de agua: IP 69K
• Niebla salina: MIL-STD 810G/ASTM B117
• Humedad relativa de funcionamiento: Hasta el 98
• Humedad de almacenamiento: 5% a 95% - sin condensación
• Temperatura de almacenamiento: de -40°C a +80°C
• Grado de inflamabilidad de la caja: UL 94-HB
• Resistencia al impacto: IK 10
• Seguridad de los productos y medio ambiente

Especificaciones mecánicas

• Dimensiones del producto: 306 mm x Ø70 mm
• Dimensiones del embalaje: por confirmar
• Peso: TBC
• Peso del paquete: TBC
• Material del radomo: ASA estable a los rayos UV
• Color del radomo: Gris
• Método de montaje: Montaje en pared y en poste con ???????soporte de montaje, montaje en superficie con arandela adhesiva

Poynting A-OMNI-0703-V1-01 - M2M WiFi Antenne N-TYPE (F)

Overview

The OMNI-703 antenna forms part of our new “Rhyno” antenna range. The OMNI-703 operates from 2.4 – 2.5 GHz, covering the 2.4 GHz Wi-Fi band, and has a maximum gain of 4 dBi. The antenna has a constant gain throughout the entire band of operation, as this offers improved performance with reliable connections. The antenna was designed with superior pattern control over the entire frequency range, making the OMNI-703 an exceptional omni-directional antenna for its size. The antenna housing is made of UV stable ASA, which offers protection in highly corrosive environments, including chemical and toxic environments such as industrial plants. The rugged enclosure design offers protection in adverse environmental conditions with an IP 69K and IK 10 rating. The antenna comes with an N-Type female connector at its base, which can be connected to a cable of the desired type and length.

Features

• Omni-directional antenna
• Medium gain Wi-Fi antenna from 2400 to 2500 MHz
• Easy installation, pole- or wall mountable
• Stylish and robust design
• High pressure water and dust proof enclosure (IP 69K)

Scope of application

• Smart Utilities: Smart Power Metering, Gas & Water Metering
• Smart Buildings: Climate control, access control, security, irrigation
• Smart Environmental & Water Systems
• Warehouses & Logistics systems
• Industrial factory automation and M2M systems

Technical data

Electrical specifications

• Frequency ranges: 2400 - 2500 MHz
• Gain (max): 4 dBi
• VSWR: < 1.5:1
• Over 95% of the bands
• Power handling of the feed: 10 W
• Input impedance: 50 Ohm (nominal)
• Polarization: Linear Vertical
• Coaxial cable loss: N/A

Environmental specifications, certification and approvals

• Wind resistance: ≤190 km/h
• Temperature range (operating): -40°C to +80°C.
• Environmental conditions: Outdoor/Indoor
• Water ingress protection type/standard: IP 69K.
• Salt spray: MIL-STD 810G/ASTM B117
• Relative humidity during operation: Up to 98%.
• Storage humidity: 5% to 95% - non-condensing
• Storage temperature: -40°C to +80°C
• Flammability rating of housing: UL 94-HB
• Impact resistance: IK 10
• Product Safety & Environment:

Mechanical Specifications

• Product dimensions: 306 mm x Ø70 mm
• Packaging dimensions: TBC
• Weight: TBC
• Packed weight: TBC
• Material of radome: UV stable ASA
• Color of radome: Gray
• Mounting method: Wall and pole mounting with bracket, surface mounting with adhesive washer
